Мультисвитч.

[Djahon]

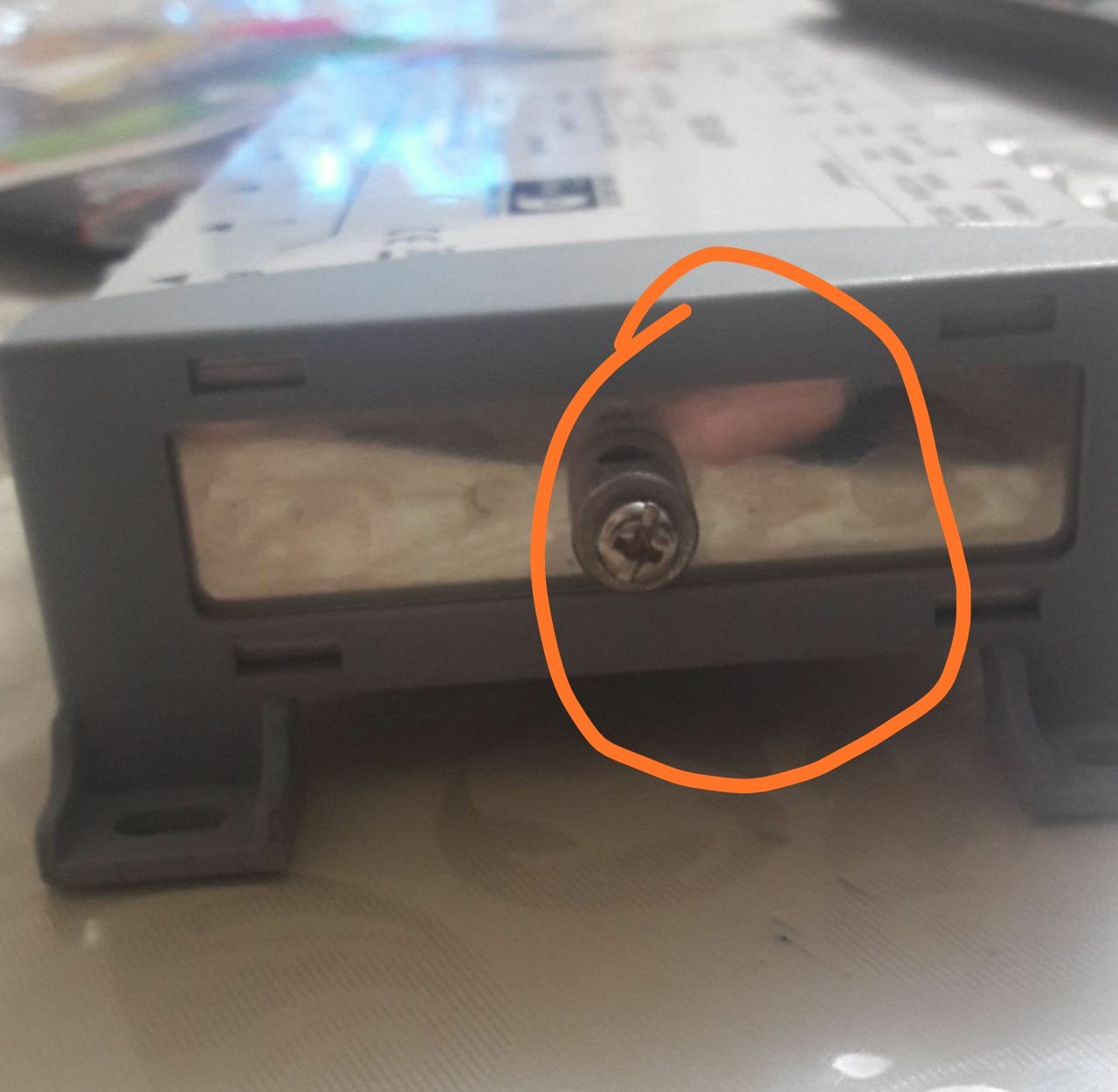

Вот фото крепления с боку. Ещё нашел на одном сайте характеристики этого мсвича написано 15в. Кто нибудь пробовал или стоит. Продаются или эти блоки отдельно.

Скрытый текст







[infinite.uz]

@Djahon Жаль на фото не видно как подключался встроенный блок питания .Был ли это разъём или многопроводное соединение шло внутрь мультисвитча. Да и мощность блока питания не указана в характеристиках.

 Согласен 15 вольт точно. Вот ампераж скорее всего был большой. 7-8 ампер как минимум.Имхо. Сужу потому что мультисвитч оконечный и 8 портов. В параметрах пишется что максимум 1 ампер на F- разъём расчёт был. Сомневаюсь что имелось ввиду что эти 1000 миллиампер на все 8 входов распределены были,а значит мощный блок питания стоял. Предполагаю. Может кто с такими пользовался и точнее скажет.

 Если дело обстоит как выше описал,то найти думаю 15 вольтовый с запасом по току не представит труда. Потом только надо быть уверенным что дело было только в отсутствии питания ,а неисправности самого свитча.Тестировать надо однако.

[Djahon]

Завтра попробую если бп найду, спасибо



[infinite.uz]

@Djahon Надо на схожих по количеству разъёмов мультисвитчей посмотреть,какой ток потреблялся в авральном режиме. Чтобы точнее мощность  БП узнать.

[infinite.uz]

@Djahon Сейчас поюзал блоки питания разных свитчей с таким же количеством портов. Оказалось погорячился с 7-8 амперами. По крайней мере  на большинстве 1.5- 2 амперные стоят. Правда там 16 или 18 вольт.

Тогда получается что на ваш, 3 амперного должно хватить за глаза.В любом случае лишняя мощность не помешает. Главное напряжение стабильно чтобы 15 вольт блок давал.

[Petrovichpervii]

На моем "китайце" транс на 22 В переменки, 1,5 А. Там  же выпрямитель и фильтр. Греется, зараза прилично.





Если рассуждать логически, то при самом тяжелом случае: 8 конверторов по 350-400 мА., 4 А должно хватить  с учетом, что и схему свитчера нужно питать. Но часто применяют многовыходовые конверторы , тогда потребление будет немного меньше. По 15В сомнение, ведь на конверторы нужно 18В для Н поляризации. Вот такие мысли нагрянули перед сном.

[bob]

Поставь от ноута будет самый оаз

[infinite.uz]

3 минуты назад, Petrovichpervii сказал:

По 15В сомнение, ведь на конверторы нужно 18В для Н поляризации.

Вы правы. Насчёт 15 вольт,то поднять его не так и сложно высокочастотным преобразователем,как это делается во многих рессиверах .На мини моделях с 12 вольт поднимают до нужного уровня. При чём там не 18 вольт идёт ,а 20-22 с запасом и потом уже снижается до 13 или 18 вольт на выходе.

[Petrovichpervii]

 Отоспался, появились еще мысли: так как в параметрах указано 15В, то на "голый" свитчер подать именно 15В и тестером замерить напряжение на коннекторе Н поляризации, если будет 18В ... ну дальше понятно.

[Гость]

в данном мультисвиче должен быть стоять блок питания на 18 В с током нагрузки не менее 2А. Может подойти от ноутбука в соновном их и ставят.
