Sat Finder Sathero Sh-100Hd

[infinite.uz]

Аккуратно получилось.Цифровое табло как понял показывает текущее напряжение 2 батареек? Хорошая доработка. Контроль за состоянием аккумуляторов очень нужен.

[nigmatullin]

Вообще классно придумано!!! А где приобрели или от чего это цифровое табло?

[yankiuzb]

Все приобреталось на алиэкспресс, цена вопроса 2,5 вечно зелёных, ну и аккумуляторы (достались бесплатно). Вольтметр показывает суммарное напряжение 2-х аккумуляторов. Можно аккумуляторы подключить параллельно, увеличив время автономной работы, но  в этом случае повышающий преобразователь значительно нагревается, решил подключить последовательно.

[Reader]

38 минут назад, yankiuzb сказал:

Можно аккумуляторы подключить параллельно

Можно. Но с чего вы решили, что время автономной работы должно измениться в большую сторону? Мощность системы питания не изменилась, плюс дополнительная нагрузка на преобразователь. Или вы как-то по-другому ёмкость батареи считаете, не привязывая ее к напряжению и току в цепи?

[yankiuzb]

Тут все зависит от КПД преобразователя. В наличии есть ещё парочка преобразователей, проведу замеры и позже отпишусь.

[yankiuzb]

Провел не большой эксперимент, при понижении входного напряжения менее 3.5В повышающий преобразователь не устойчиво работает (проседает выходное напряжение), так что в параллель 2 аккумулятора ставить не целесообразно.

[infinite.uz]

 Список спутников и траспондеров для настройки антенн. При желании каждый может без проблем отредактировать его под свои нужды.  Всё необходимое есть в архиве.

Отдельная благодарность пользователю chila за  изначальную базу списка спутников и транспондеров и прояснение некоторых нюансов в работе прибора.

Инструкция по загрузке списка трансов и софта .

Скрытый текст

Для начала редактируете или создаёте новый эксель-файл с данными спутников или транспондеров.Либо берёте готовый список выложенный в сети.
 Программой Экзель для Виндовс можно без труда подправить  данные спутников,гетеродинов и траспондеров  в ячейках .Не нужное можно удалить или оставить как есть. Главное это чтобы сохранялась общая структура списка. Тогда прибор сможет правильно распознать загруженное.

 После редакции эксель-списка ,открываем программу  SH100TOOL.exe .Жмём Open, выбираем наш готовый список траспондеров расположенный на компьютере. Жмём Save и наш список конвертируется в бин-файл  обычно размером 4 или 2 кб. Именно этот файлик мы и будем заливать в сатхеро 100.
 Бинарный файл с транспондерами генерируется в той же папке что и эксель-файл, так что без труда найдёте. После подключить к компьютеру (с установленной windows-Хp-7) наш сатфиндер мини юсб кабелем и на дисплее должна появиться надпись  loading и прибор встанет в режим ожидания загрузки.

 При подключении к Виндовс 8.1 или 10 загрузка может не произойти(появляется сразу надпись complete ) из за того что система автоматом создаёт папку System Volume Information в памяти прибора. Возникновение этой папки мешает  правильной заливке списка траспондеров или самой прошивки в сатхеро 100. Тут либо отключить в самой виндовс автоматическое создание этой папки(ниже будет пример) или использовать более ранние версии Винды. Можно временно загружаться с  лайв образов Виндовс Хр с флешки .Чисто во время прошивки .

После надо просто скопировать наш бин-файл с транспондерами в память сатфиндера ,который определился как обычный флеш накопитель. Как вы будете это делать вам решать .Через проводник виндовс копированием в буфер обмена и вставкой в  накопитель SATFINDER .Или можно просто перекинуть методом вставки мышкой(drag and drop) в тотал командере ,не суть важно. Результат будет один.

По завершении успешного копирования на экране дисплея должна появиться надпись complete .Если она не появилась ,значит что то у вас пошло не так .После этого желательно отключить на сатфиндер с помощью безопасного извлечения дисков .Надеюсь слышали о таком. Хотя если не боитесь ,то можно тупо выдернуть мини юсб кабель из устройства . Вот и всё , обновлённый список каналов залит и можно приступать к настройке антенн.

Загрузка прошивки аналогична.
Подключить к компьютеру (с установленной windows-Хp-7) и скопировать прошивку в память прибора.

.....................................................................................................
Для счастливых обладателей Виндовс 10.Предварительные операции.

В операционной системе Windows 10, запустить редактор локальной групповой политики ,также же как в Windows 8.1 и Windows 7.

Точно также можете в окне поиска прописать — « gpedit.msc » и нажать на соответствующий значок в выдаче результатов.Или запустить редактор через командную строку.

Порядок действий.

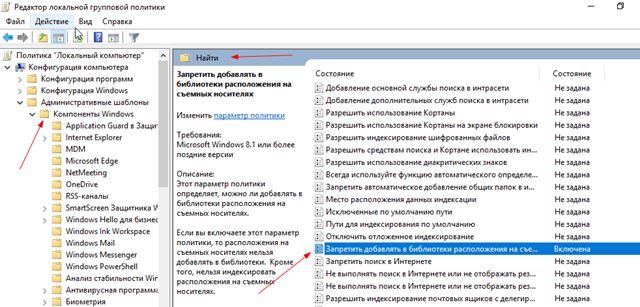

1. Групповая Политика.Конфигурация компьютера. Административные шаблоны  - Компоненты Windows ,жмём на эту папку -  выбираем папку Найти -  ищем в службах ...Запретить добавлять в библиотеки расположения на съемных носителях. Жмём правой кнопкой мыши и меняем атрибут на  Вкл.



 После включения запрета  на добавление в библиотеки расположения на съемных носителях ,нужно перегрузить компьютер и папка System Volume Information каждый раз возникающая на сат финдере  не будет вас беспокоить.По крайней мере на начальной стадии загрузки виндовс.  Устройство теперь остается в режиме ожидания и ждёт бинарный файл(список,софт) для загрузки.
 Быстренько копируем файл в память сатфиндера и вуаля,я для удобства пользуюсь тотал командером.
Если вы открыли на тотал командере и увидели скрытую папку System Volume Information ,то ни о какой удачной прошивке речи быть не может.Память должна быть девственно чиста. Поэтому просто перегружаем компьютер и стараемся успеть залить список или ПО в прибор до появления пресловутой папки.

Видео-инструкция

Скрытый текст





транспондеры и софт(t2-mi fix 12.012.2021) .rar

[Гость]

этот файл тоже поможет некоторым новым обладателям этим кибальчишем, у кого прибор дальше не ходит кроме "" welkome" .  Сначала заливается этот файл, а потом какой нужен. И все будет окей!  Проверено на двух сатхеро-100. Нужно бы его поднять в шапку

20131126114526_929.bin

Есть в архиве по ссылке из шапки.



[zimaradok]

Chila какой изменения будет после этого ПО. Ещё хотел сказать огромное благодарность вам за вашу каментарии про этот прибор.

Раньше 4-5 лет назад думал купит прибор для настройки.были дорогие приборы,с множеством функций.

Но задумался ждал ,читал отзывы,и наконец приобрел это "Кибальчич".

Уже 4-5 месяцов использую очень хороший для настройки хватит полтора минут в УМЕЛЫХ РУКАХ.

Половина времени для поиска спутника, остальные время для закручивания гайки.

Чемодан : манитор,тюнер,провод 25-30 метр.остолись.



[Гость]

никаких изменений не произойдет. Этот файл чтоб оживить прибор. Иногда , например, вы сами заказали его в Китае, получили, а он не запускается. Тады этот файл вставите, и прибор готов к работе. Один прибор долго у меня лежал, не знал что с ним делать. Давеча както всякие перебирал, и с этим файлом запустился. Всего лишь. А вот огромное спасибо infinite.uz  -  подробный и доскональный фак выставил.

И еще, прибор иногда имеет привычку ни на что не реагировать - лечение просто отк и вкл питания. Если я подумаю , что слишком долго ищу транс, то так и делаю. Это уже автоматизм
