Как подключить к телевизору колонки



Любой телевизор обладает встроенными динамиками, которые позволяют наслаждаться звуковым сопровождением картинки. Чаще всего, особенно до недавнего времени, такая озвучка устраивала каждого. Однако, когда в наши жизни пришло высококачественное видео, требования к качеству звука существенно возросли. Давайте рассмотрим, как к телевизору подключить колонки.

Конечно, чтобы смотреть обычные аналоговые ТВ каналы хватит и простого стереозвучания, которое обеспечат ваши колонки на 5 — 10 Вт.

Выходы сзади на телевизоре левого и правого источника сигнала (сюда подключаем колонки или стерео систему)



Если, вы думаете, что звук скуден басовыми нотками, не слышны оттенки, то становиться ясно, что для более качественного звучания нужен простейший усилитель и выведенные внешние колонки. А если речь идет о просмотре фильмов высокого качества, то и показатели звука должны не уступать качеству изображения. Обеспечение хорошего многоканального звука возможно исключительно тогда, когда при помощи ресивера подключается дополнительная внешняя акустическая система.

Активные колонки подключаются прямо к телевизору

Обычно, работа звуковой карты (звукового процессора) в телевизоре достаточно хороша. Проблемы с качеством звука возникают только по причине встроенных динамиков. Для этого случая, проблема со звуком решается путем подключения небольших внешних активных (имеющих встроенный усилитель) колонок, к примеру, компьютерных, прямо к телевизору. В колонках точно есть встроенный усилитель, если они дополнительно питаются от домашней электросети 220 В и обладают собственным регулятором звука.

Шнуры переходники для соединения колонок и телевизора

Важно! Запрещается подключение колонок, имеющих высокую мощность прямо к телевизору. Исключительно при помощи усилителя! В противном случае, в вашем телевизоре может сгореть звуковая микросхема, запас выносливости которой не рассчитан на такие нагрузки.

Как к телевизору подключить колонки при помощи музыкального центра либо магнитофона

Да, так подключить тоже можно. Качества звук значительно улучшиться, по сравнению с телевизионными динамиками либо дешёвыми компьютерными колонками. Тут роль играет техническая предрасположенность к такой составляющей как более высокое качество в воспроизведении аудио потока.

Шнуры переходники для соединения музыкального центра либо магнитофона и телевизора

Подключение производиться при помощи разъёмов TRS3, 5 мм (mini Jack) и RCA (тюльпанов либо колокольчиков). Нужно состыковать гнезда и штекера, которые имеет ваша техника, и если потр*цензура*ется, воспользоваться переходниками TRS-RCA либо RCA-RCA. Нужно помнить, для вывода звука от телевизора к колонкам, нужно выполнить включение шнуров и переходников в гнездо «out» на телевизоре и в гнездо «in» на том устройстве, с которого будет производиться выведение звука.

Подключение домашней компактной стереосистемы

Данная аппаратура обладает высоким, почти совершенным качеством звука, встроенным усилителем, который поддерживает мощные колонки, сабвуфером, раскладывающим звучание на отдельные каналы.

В подключении пригодятся способы, описанные выше. Если ваш телевизор оснащен разъёмом SCART, то при подключении возможно использование переходников SCART- RCA либо SCART- TRS.

Подключение домашнего кинотеатра

Эта аппаратура обладает высочайшим качеством звука, объёмным звуком, профессиональным усилителем и ресивером, что позволяет приблизиться к совершенному звучанию. Ресивер поддерживает возможность подключения DVD и Blu-Ray проигрывателя.

Телевизор и ресивер соединяются кабелем под определенные разъёмы.

Наиболее хорошего результата можно добиться, если подключить при помощи разъема HDMI. При помощи этого интерфейса обеспечивается одновременная синхронизированная передача многоканального звука и изображения, имеющих высокое разрешение.

Если на телевизоре нет разъема HDMI то используйте Scartr разъем, он не сильно уступает по качеству передачи звука HDMI.

Перед тем как к телевизору подключить колонки, следует, тщательно ознакомится с инструкцией, прилагаемой к технике. Работу, проделанную изготовителем, следует уважать и не стоит усложнять подключение. Подключение должно производиться, когда техника не подключена к сети.

[Гость]

ак расшифровывается маркировка smd резисторов



Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание. В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.

К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что тр*цензура*емое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Цветовая маркировка резисторов

[Гость]



Секреты технологии ADSL: ADSL линия, скорость соединения, подключение к Интернет, модемы ...

ADSL (Asymmetric Digital Subscriber Line — Асимметричная цифровая абонентская линия) входит в число технологий высокоскоростной передачи данных, известных как технологии DSL (Digital Subscriber Line — Цифровая абонентская линия) и имеющих общее обозначение xDSL. К другим технологиям DSL относятся HDSL (High data rate Digital Subscriber Line — Высокоскоростная цифровая абонентская линия), VDSL (Very high data rate Digital Subscriber Line — Сверхвысокоскоростная цифровая абонентская линия) и другие.

Общее название технологий DSL возникло в 1989 году, когда впервые появилась идея использовать аналого-цифровое преобразование на абонентском конце линии, что позволило бы усовершенствовать технологию передачи данных по витой паре медных телефонных проводов. Технология ADSL была разработана для обеспечения высокоскоростного (можно даже сказать мегабитного) доступа к интерактивным видеослужбам (видео по запросу, видеоигры и т.п.) и не менее быстрой передачи данных (доступ в Интернет, удаленный доступ к ЛВС и другим сетям).
Технология ADSL - так что же это такое?

Прежде всего, ADSL является технологией, позволяющей превратить витую пару телефонных проводов в тракт высокоскоростной передачи данных. ADSL линия соединяет два ADSL модема, которые подключены к каждому концу витой пары телефонного кабеля (смотрите рисунок 1). При этом организуются три информационных канала — «нисходящий» поток передачи данных, «восходящий» поток передачи данных и канал обычной телефонной связи (POTS). Канал телефонной связи выделяется с помощью фильтров, что гарантирует работу вашего телефона даже при аварии соединения ADSL.
ADSL является асимметричной технологией — скорость «нисходящего» потока данных (т.е. тех данных, которые передаются в сторону конечного пользователя) выше, чем скорость «восходящего» потока данных (в свою очередь передаваемого от пользователя в сторону сети). Сразу же следует сказать, что не следует искать здесь причину для беспокойства. Скорость передачи данных от пользователя (более «медленное» направление передачи данных) все равно значительно выше, чем при использовании аналогового модема. Фактически же она также значительно выше, чем ISDN (Integrated Services Digital Network — Интегральная цифровая сеть связи).

Для сжатия большого объема информации, передаваемой по витой паре телефонных проводов, в технологии ADSL используется цифровая обработка сигнала и специально созданные алгоритмы, усовершенствованные аналоговые фильтры и аналого-цифровые преобразователи. Телефонные линии большой протяженности могут ослабить передаваемый высокочастотный сигнал (например, на частоте 1 МГц, что является обычной скоростью передачи для ADSL) на величину до 90 дБ. Это заставляет аналоговые системы модема ADSL работать с достаточно большой нагрузкой, позволяющей иметь большой динамический диапазон и низкий уровень шумов. На первый взгляд система ADSL достаточно проста — создаются каналы высокоскоростной передачи данных по обычному телефонному кабелю. Но, если детально разобраться в работе ADSL, можно понять, что данная система относится к достижениям современной технологии.

Технология ADSL использует метод разделения полосы пропускания медной телефонной линии на несколько частотных полос (также называемых несущими). Это позволяет одновременно передавать несколько сигналов по одной линии. Точно такой же принцип лежит в основе кабельного телевидения, когда каждый пользователь имеет специальный преобразователь, декодирующий сигнал и позволяющий видеть на экране телевизора футбольный матч или увлекательный фильм. При использовании ADSL разные несущие одновременно переносят различные части передаваемых данных. Этот процесс известен как частотное уплотнение линии связи (Frequency Division Multiplexing — FDM). При FDM один диапазон выделяется для передачи «восходящего» потока данных, а другой диапазон для «нисходящего» потока данных. Диапазон «нисходящего» потока в свою очередь делится на один или несколько высокоскоростных каналов и один или несколько низкоскоростных каналов передачи данных. Диапазон «восходящего» потока также делится на один или несколько низкоскоростных каналов передачи данных. Кроме этого может применяться технология эхокомпенсации (Echo Cancellation), при использовании которой диапазоны «восходящего» и «нисходящего» потоков перекрываются  и разделяются средствами местной эхокомпенсации.
Именно таким образом ADSL может обеспечить, например, одновременную высокоскоростную передачу данных, передачу видеосигнала и передачу факса. И все это без прерывания обычной телефонной связи, для которой используется та же телефонная линия. Технология предусматривает резервирование определенной полосы частот для обычной телефонной связи (или POTS — Plain Old Telephone Service). Удивительно, как быстро телефонная связь превратилась не только в «простую» (Plain), но и в «старую» (Old); получилось что-то вроде «старой доброй телефонной связи». Однако, следует отдать должное разработчикам новых технологий, которые все же оставили телефонным абонентам узенькую полоску частот для живого общения. При этом телефонный разговор можно вести одновременно с высокоскоростной передачей данных, а не выбирать одно из двух. Более того, даже если у вас отключат электричество, обычная «старая добрая» телефонная связь будет работать по-прежнему и с вызовом электрика у вас никаких проблем не возникнет. Обеспечение такой возможности было одним из разделов оригинального плана разработки ADSL. Даже одна эта возможность дает системе ADSL значительное преимущество перед ISDN.

Одним из основных преимуществ ADSL над другими технологиями высокоскоростной передачи данных является использование самых обычных витых пар медных проводов телефонных кабелей. Совершенно очевидно, что таких пар проводов насчитывается гораздо больше (и это еще слабо сказано), чем, например, кабелей, проложенных специально для кабельных модемов. ADSL образует, если можно так сказать, «наложенную сеть». При этом дорогостоящей и отнимающей много времени модернизации коммутационного оборудования (как это необходимо для ISDN) не тр*цензура*ется.
Скорость ADSL соединения

ADSL является технологией высокоскоростной передачи данных, но насколько высокоскоростной? Учитывая, что буква «А» в названии ADSL означает «asymmetric» (асимметричная), можно сделать вывод, что передача данных в одну сторону осуществляется быстрее, чем в другую. Поэтому следует рассматривать две скорости передачи данных: «нисходящий» поток (передача данных от сети к вашему компьютеру) и «восходящий» поток (передача данных от вашего компьютера в сеть).

Факторами, влияющими на скорость передачи данных, являются состояние абонентской линии (т.е. диаметр проводов, наличие кабельных отводов и т.п.) и ее протяженность. Затухание сигнала в линии увеличивается при увеличении длины линии и возрастании частоты сигнала, и уменьшается с увеличением диаметра провода. Фактически функциональным пределом для ADSL является абонентская линия длиной 3,5 — 5,5 км при толщине проводов 0,5 мм. В настоящее время ADSL обеспечивает скорость «нисходящего» потока данных в пределах от 1,5 Мбит/с до 8 Мбит/с и скорость «восходящего» потока данных от 640 Кбит/с до 1,5 Мбит/с. Общая тенденция развития данной технологии обещает в будущем увеличение скорости передачи данных, особенно в «нисходящем» направлении.

Для того, чтобы оценить скорость передачи данных, обеспечиваемую технологией ADSL, необходимо сравнить ее с той скоростью, которая может быть доступна пользователям, использующим другие технологии. Аналоговые модемы позволяют передавать данные со скоростью от 14,4 до 56 Кбит/с. ISDN обеспечивает скорость передачи данных 64 Кбит/с на канал (обычно пользователь имеет доступ к двум каналам, что в сумме составляет 128 Кбит/с). Различные технологии DSL дают пользователю возможность передавать данные со скоростью 144 Кбит/с (IDSL), 1,544 и 2,048 Мбит/с (HDSL), «нисходящий» поток 1,5 — 8 Мбит/с и «восходящий» поток 640 — 1500 Кбит/с (ADSL), «нисходящий» поток 13 — 52 Мбит/с и «восходящий» поток 1,5 — 2,3 Мбит/с (VDSL). Кабельные модемы имеют скорость передачи данных от 500 Кбит/с до 10 Мбит/с (при этом следует учитывать, что полоса пропускания кабельных модемов делится между всеми пользователями, одновременно имеющими доступ к данной линии, поэтому число одновременно работающих пользователей оказывает значительное влияние на реальную скорость передачи данных каждого из них). Цифровые линии Е1 и Е3 имеют скорость передачи данных, соответственно, 2,048 Мбит/с и 34 Мбит/с.

При использовании технологии ADSL полоса пропускания той линии, с помощью которой конечный пользователь связан с магистральной сетью, принадлежит этому пользователю всегда и целиком. Нужна ли вам линия ADSL? Решать вам, но для того, чтобы вы приняли правильное решение, рассмотрим некоторые преимущества ADSL.

Прежде всего, скорость передачи данных. Цифры были указаны двумя абзацами выше. Причем эти цифры не являются пределом. В новом стандарте ADSL 2 реализованы скорости 10 Мбит/с «нисходящего» и 1 Мбит/с «восходящего» потока при дальности до 3 км, а в технологии ADSL 2+, стандарт которой должен быть утверждён в 2003 году, фигурируют скорости «нисходящего» потока в 20, 30 и 40 Мбит/с (соответственно по 2,3 и 4 парам).
Интернет через ADSL

Для того, чтобы подключиться к Интернет через ADSL, не нужно набирать телефонный номер. ADSL создает широкополосный канал передачи данных, используя уже существующую телефонную линию. После установки модемов ADSL вы получаете постоянно установленное соединение. Высокоскоростной канал передачи данных всегда готов к работе — в любой момент, когда вам это потр*цензура*ется.

Полоса пропускания линии принадлежит пользователю целиком. В отличие от кабельных модемов, которые допускают разделение полосы пропускания между всеми пользователями (что в значительной мере оказывает влияние на скорость передачи данных), технология ADSL предусматривает использование линии только одним пользователем.

Технология ADSL подключения позволяет полностью использовать ресурсы линии. При обычной телефонной связи используется около одной сотой пропускной способности телефонной линии. Технология ADSL устраняет этот «недостаток» и использует оставшиеся 99% для высокоскоростной передачи данных. При этом для различных функций используются различные полосы частот. Для телефонной (голосовой) связи используется область самых низких частот всей полосы пропускания линии (приблизительно до 4 кГц), а вся остальная полоса используется для высокоскоростной передачи данных.

Многофункциональность данной системы является не самым последним аргументом в ее пользу. Так как для работы различных функций выделены различные частотные каналы полосы пропускания абонентской линии, ADSL позволяет одновременно передавать данные и говорить по телефону. Вы можете звонить по телефону и отвечать на звонки, передавать и принимать факсы, одновременно с этим находясь в сети Интернет или получая данные из корпоративной сети ЛВС. Все это по одной и той же телефонной линии.

ADSL открывает совершенно новые возможности в тех областях, в которых в режиме реального времени необходимо передавать качественный видеосигнал. К ним относится, например, организация видеоконференций, обучение на расстоянии и видео по запросу. Технология ADSL позволяет провайдерам предоставлять своим пользователям услуги, скорость передачи данных которых более чем в 100 раз превышает скорость самого быстрого на данный момент аналогового модема (56 Кбит/с) и более чем в 70 раз превышает скорость передачи данных в ISDN (128 Кбит/с).

Технология ADSL позволяет телекоммуникационным компаниям предоставлять частный защищенный канал для обеспечения обмена информацией между пользователем и провайдером.
Подключение к интернет через ADSL

Не следует забывать и о затратах. Технология подключения к Интернет через ADSL эффективна с экономической точки зрения хотя бы потому, что не тр*цензура*ет прокладки специальных кабелей, а использует уже существующие двухпроводные медные телефонные линии. То есть, если у вас дома или в офисе есть подключенный телефонный аппарат, вам не нужно прокладывать дополнительные провода для использования ADSL. (Хотя есть и ложка дегтя. Компания, обеспечивающая вам возможность обычной телефонной связи, должна при этом предоставлять и услугу ADSL.)

Для того, чтобы линия ADSL работала, необходимо не так уж много оборудования. На обоих концах линии устанавливаются модемы ADSL: один на стороне пользователя (дома или в офисе), а другой на стороне сети (у провайдера Интернет или на телефонной станции). Причем пользователю совсем не обязательно покупать свой модем, но достаточно взять его у провайдера в аренду. Кроме того, пользователю для того, чтобы модем ADSL работал, необходимо иметь компьютер и интерфейсную плату, например, Ethernet 10baseT.

По мере того, как телефонные компании постепенно вступают на еще неосвоенное поле передачи данных форматов видео и мультимедиа конечному пользователю, технология ADSL продолжает играть большую роль. Разумеется, через какое-то время широкополосная кабельная сеть охватит всех потенциальных пользователей. Но успех этих новых систем будет зависеть от того, какое количество пользователей будет вовлечено в процесс использования новых технологий уже сейчас. Принося кинофильмы и телевидение, видеокаталоги и Интернет в дома и офисы, ADSL делает данный рынок жизнеспособным и прибыльным как для телефонных компаний, так и для других компаний, предоставляющих услуги в различных областях.



[Гость]

что такое ethernet( не надо путать с интернет)





Что такое Ethernet

Ethernet (читается эзернет, от лат. aether — эфир) — пакетная технология передачи данных преимущественно локальных
компьютерных сетей.

Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне, формат
кадров и протоколы управления доступом к среде — на канальном уровне модели OSI. Ethernet в основном
описывается стандартами IEEE группы 802.3. Ethernet стал самой распространённой технологией ЛВС в середине
90-х годов прошлого века, вытеснив такие устаревшие технологии, как Arcnet, FDDI и Token ring.







История технологии Ethernet тянется из далекого 1972 года. Именно тогда появились первые версии технологии Ethernet. Первые экспериментальные версии Ethernet позволяли передавать данные со скоростью до 3 Мбит/с. Полноценный Ethernet появился в начале 80-х годов. Так, первая официальная версия стандарта появилась в 1983 году. В качестве передающей среды использовался коаксиальный кабель.

Настоящим рывком для технологии стал переход к использованию витой пары. Новая среда передачи позволила повысить скорость до 100 Мбит/с. Высокоскоростная версия технологии получила название Fast Ethernet. С приходом Fast Ethernet улучшилась не только скорость, но и простота и надежность сетей. Благодаря этим улучшением технология Ethernet получила огромную популярность.

Стандарты Ethernet можно разделить по скорости передачи данных, которую они обеспечивают:

• 10 Мбит/с – сеть на базе коаксиального кабеля или витой пары, на данный момент не используется;
• 100 Мбит/с – сеть на базе витой пары, на данный момент наиболее распространенный вариант сети Ethernet, используется при построении домашних и офисных локальных сетей;
• 1 Гбит/с – сеть на базе витой пары или оптоволокна, компьютерные сети со скоростью 1 Гбит/с и выше используются в основном интернет провайдерами;
• 10 Гбит/с – сеть на базе оптоволокна;

Технология Ethernet продолжает свое развитие. Уже разработаны новые стандарты Ethernet-сетей, которые позволят передавать данные со скоростью 40 и 100 Гбит/с.(эхххх нам бы такую скорость))

[Гость]

что такое ВАЙ-ФАЙ





Любой пользователь Интернета в наши дни встречался с логотипом "Wi-Fi" хоть раз и, скорее всего, знает, что стикер с ним в заведении или на улице означает зону действия беспроводной интернет-сети Вай-Фай. Это значит, что в радиусе 100 метров можно подключиться к Интернету по беспроводной сети - именно такую возможность нам дает стандарт связи Wi-Fi.

Wi-Fi действительно очень глубоко внедрился в нашу жизнь. Подключение к Интернету через Вай-Фай сегодня поддерживают уже не только компьютеры и телефоны, но и орг. техника, бытовая техника, а вскоре мы увидим внедрение в жизнь системы "умных домов" и автомобильных автопилотов.

Уже сегодня практически каждый пользователь Интернета, знающий, что такое Вай-Фай, ставит в доме роутер, который создает беспроводную сеть. Если вы еще не обзавелись своей точкой доступа к беспроводной сети, рекомендуем прочитать эту статью http://elhow.ru/internet/nastrojka-i-podkljuchenie-interneta/kakoj-router-vybrat-dlja-domaо выборе роутера. Также полезной будет эта статья, в которой объясняется, как подключаться к сети Вай-Фай.

Wi-Fi Alliance

Wireless Ethernet Compability Alliance (Wi-Fi Alliance) - это альянс, созданный крупнейшими производителями беспроводной техники для поддержки единого мирового стандарта совместимости устройств. Организация была создана в 1999 году такими компаниями, как 3Com, Nokia, Cisco (ex Aironet), Symbol Technologies и другими. На сегодняшний день в альянс входит 320 компаний разработчиков оборудования. Они совместно разрабатывают стандарт беспроводных сетей Wi-Fi (сокращение от Wireless Fidelity - "беспроводная точность" с англ.). Этот стандарт работает по спецификации локальных сетевых зон IEEE 802.11.

IEEE 802.11 предполагает соединение по радиоканалам на следующих частотах:

• 0.9 ГГц;
• 2.4 ГГц;
• 3.6 ГГц;
• 5 ГГц.

На данный момент IEEE 802.11 представляет собой набор из уже более 28 стандартов радиосвязи, самые последние из которых дают возможность передачи данных на скорости до 600 мбит/с на расстоянии в 300 метров.

Организации в альянсе постоянно разрабатывают новые стандарты связи в рамках этой спецификации для повышения качества связи. Также дважды в год организация проводит анализ совместимости, в ходе которого проверяет новое представленное производителями оборудование на совместимость с оборудованием других производителей альянса и сертифицирует его. Если вы видите на приборе логотип "Wi-Fi", это значит, что оно прошло сертификацию в альянсе и соответствует стандартам взаимодействия.

[Гость]

Антенный усилитель



Телевизор есть в каждом доме. Но не всегда удается принимать любимую телепередачу с хорошим качеством изображения: или телецентр расположен достаточно далеко, или его передатчик излучает в эфир не очень мощный сигнал, или условия не позволяют ориентировать приемную ТВ антенну на телецентр. Для улучшения приема ТВ сигнала поможет антенный усилитель.



Обычно он располагается на крыше около приемной антенны, но не у всех есть возможность размещения полезного устройства на крыше или чердаке, поэтому усилитель обычно располагается в комнате, недалеко от телевизора. В статье приводятся описания двух проверенных схем антенных усилителей. Оба устройства усиливают весь передаваемый телевизионный спектр сигнала: метровые и дециметровые волны. Как правило, дополнительное усиление тр*цензура*ется для новых дециметровых каналов, вещающих на "умеренной” мощности.

Широкополосный антенный усилитель предназначен для усиления телевизионных сигналов, как в метровом, так и в дециметровом диапазоне. Он не нуждается в балансировке и настройке. Усилитель имеет два одинаковых каскада усиления (10 дБ), выполненных на малошумящих транзисторах Т1 и Т2 (S790T) с их включением по схеме с общим эмиттером и цепями коррекции амплитудно-частотной характеристики в полосе принимаемых частот (R1,C3) и (R5,C5). Хотя транзистор и импортный, его очень легко найти в продаже на радио рынках и в магазинах радиодеталей.



Технические характеристики усилителя

Коэффициент усиления: 20 дБ.

Напряжение питания: 9…12 В.

Входной/выходной импеданс: 75 Ом.

Размеры печатной платы: 55х55 мм.

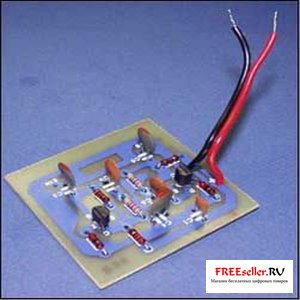

Рис. 1. Общий вид антенного усилителя 30…850 МГц



Таблица 1. Перечень радиодеталей для сборки усилителя:





Рис. 2. Cхема электрическая принципиальная



Рис. 3. Вид печатной платы сверху









это простейший приемник используемый в антеннах Delta для приема наших станций в Узбекистане

[Гость]

1.2 Антенный усилитель для телевизора

Антенный усилитель для телевизора







Антенный усилитель для телевизора

Телевизионные антенны с активным  усилителем  получили широкое распространение в Узбекистане.  При условиях дальнего приёма, наилучшее решение для улучшения качества телевизионного сигнала.  При незначительном собственном усилении антенны, её  характеристика  во многом определяется установленным на ней антенным усилителем.

Лучшие усилители которые я определил для себя за годы практики это SWA-7, 2000. SWA-2000,2012 , самый распростаненный 9999 — это более новые антенные

усилители с двумя дополнительными транзисторами. Усилитель собран на двух транзисторах VT1 и VT2, включенных по схеме с ОЭ. Сигнал снимается с коллектора транзистора VT2 и поступает через конденсатор С9 в кабель. Дополнительные транзисторы VT3 и VT4 входят в активные цепи, задающие напряжение смещения на базах транзисторов VT1 и VT2. Как-то на одном из сайтов прочитал, что они служат для защиты от грозовых разрядов, что не верно (не помогает).

Даже при введении цифрового телевидения антенны с активным  усилителем  еще долго будут пользоваться спросом, так как прием сигнала на телевизионный тюнер будет осуществляться антеннами дециметрового диапазона.



Итак, чтобы улучшить телевизионный сигнал  применяется антенный усилитель. Наилучшего эффекта усиления можно достичь, установив антенный усилитель для телевизора не на вход телевизора, а непосредственно около антенны. Чтобы уменьшить  затухание лучше использовать современные коаксиальные кабели.  Питание усилителя  осуществляется через коаксиальный кабель. Блок питания антенного усилителя обычно 12 вольт, затухание в кабеле 0,1 — 0,5 децибел на один метр для разных телевизионных каналов.

В сельских местностях, при больших удалениях от телецентров, могут применяться усилители, коэффициент усиления которых составляет сотни децибел и выше. При неправильном подборе усилителя, или в случае неправильного согласования фидера с антенной, происходит возбуждение усилителя и на экранах телевизоров мы видим помехи, снег.

Несмотря на разнообразие антенных усилителей, большинство из них собраны по стандартной схеме и представляют собой двухкаскадный апериодический усилитель на биполярных высокочастотных транзисторах, включенных по схеме с ОЭ. Рассмотрим пару моделей: усилитель SWA-36 и усилитель SWA-49

Усилитель SWA-36 содержит два широкополосных каскада усиления на транзисторах VT1 и VT2. Сигнал с антенны через согласующий трансформатор (на схеме не показан) и конденсатор С1 поступает на базу транзистора VT1, включенного по схеме с ОЭ. Рабочая точка транзистора задана напряжением смещения, определяемым резистором R1. Действующая при этом отрицательная обратная связь (ООС) по напряжению линеаризует характеристику первого каскада, стабилизирует положение рабочей точки, но уменьшает немного его усиление. Частотная коррекция в первом каскаде отсутствует. Второй каскад также выполнен на транзисторе по схеме с ОЭ и с ООС по напряжению через резисторы R2 и R3, но имеет еще и токовую ООС через резистор R4 в эмиттерной цепи, жестко стабилизирующую режим транзистора VT2. Во избежание большой потери усиления резистор R4 зашунтирован по переменному току конденсатором СЗ, емкость которого выбрана относительно малой (10 пФ). В результате на нижних частотах диапазона емкостное сопротивление конденсатора СЗ оказывается существенным и возникающая ООС по переменному току уменьшает усиление, корректируя тем самым АЧХ усилителя. К недостаткам усилителя SWA-36 можно отнести пассивные потери в выходной цепи на резисторе R5, который включен так, что на нем падает как постоянное напряжение питания, так и напряжение сигнала.

Аналогично построен и усилитель SWA-49,  который также имеет два каскада, собранных по схеме с ОЭ.

Он отличается от SWA-36 лучшей развязкой по цепям питания через  фильтры L1C6, R5C4 и повышенным коэффициентом усиления за счет наличия конденсатора С5 в цепи ООС (R3C5R6) второго каскада и переходного конденсатора С7 на выходе.

Качественный антенный усилитель должен увеличивать отношение сигнал/шум. Но любой электронный усилитель неизбежно имеет собственные шумы, которые усиливаются вместе с полезным сигналом и ухудшают отношение сигнал/шум. Поэтому важнейшим параметром антенного усилителя следует считать его коэффициент шума Кш. Если он недостаточно мал, то повышение коэффициента усиления бесполезно, так как и сигнал, и шум усиливаются в равной мере и их отношение не улучшается. В результате даже при достаточном уровне сигнала на антенном входе телевизора изображение будет поражено интенсивной шумовой помехой ( а на цифровых каналах это обрыв сигналов и "лагание картинки на экране вашего ТВ").

[Гость]

Какие факторы влияют на качество приема ТВ-сигнала

Для того чтобы правильно подобрать антенну к телевизору, необходимо четко понимать, что может помешать прохождению ТВ-сигнала. Базовые знания помогут наиболее оптимально определиться с конфигурацией и размером антенны.

В наше время телевизоры есть в каждой квартире. Даже сейчас встречаются пользователи, которые просматривают телепередачи не по кабельному или спутниковому телевидению, а через прием ТВ-сигнала на обычную антенну. Естественно, что они сталкиваются с некоторыми проблемами качества принимаемого сигнала. Нередко возникают ситуации, когда обыватель покупает хорошую, дорогую антенну с усилителем сигнала, но качество принимаемого изображения оставляет желать лучшего. Например, если вы посещали центры Тв, то наверняка обратили внимание на то, что там установлены ТВ-антенны сложной конструкции, так как только они способны обеспечить достойное качество приема. Давайте рассмотрим, какие факторы влияют на качество принимаемого ТВ- сигнала.
Что может мешать приему ТВ изображения

Трансляции телепередач осуществляются через телевышку, удаленность которой может быть различной. Естественно, что чем дальше ваш дом располагается от главной антенны, тем хуже качество принимаемого сигнала. Стоит отметить, что прямая видимость вышки тоже не гарантирует телевизионное изображение отличного качества. Например, если на пути прохождения волн встречается низина, то всегда образуются помехи. Наличие ЛЭП, труб и высотных зданий также отрицательно сказываются на прохождении волн. Кроме того, на ТВ-картинку негативно влияет расположение за вашим домом здания большей этажности, так как в этом случае антенна ловит отраженный сигнал. Все эти факторы необходимо учитывать при выборе антенны, подбирать усилители сигнала в каждом отдельно взятом случае, обращать внимание на конфигурацию и размер антенны.
Как усилить поступающее на телевизор изображение

Во многих случаях справиться с проблемой некачественного приема можно за счет установки специальных усилителей, но в некоторых случаях необходимость в них отпадает. Например, стоит обратить внимание на то, какой тип кабеля используется для подключения антенны к телевизору. Потеря сигнала в кабеле может быть весьма значительной, поэтому если вы видите, что картинка на телевизоре хорошо видима, но до идеального качества не хватает совсем немного, то имеет смысл просто заменить кабель на более дорогой. Например, отели италии для отдыха с детьми решают подобные проблемы именно так. Если же ясно, что замена кабеля не устранила проблему, то можно поставить усилитель как на антенну, так и внутри квартиры.


[Гость]

Как правильно настроить телевизор?

Совершенное изображение на экране вашего телевизора, советы по настройке.



Обычный среднестатический телезритель, проводя достаточно много свободного времени перед экраном телевизора, зачастую не обращает внимания на то, что но картинка на экране выглядит слишком яркой и блестяще показной. Именно таким образом выполнены предпродажные установки для привлечения внимания покупателей в салонах магазинов и увеличения объемов продаж. Но они не подходят для просмотра в условиях вашей комнаты.



DVD фильмы на высококачественных широкоэкранных телевизорах высокого разрешения могут выглядеть еще лучше, но для этого нужно, отказавшись от установок по умолчанию, настроить телевизор под существующие условия помещения.



Данные рекомендации состоят из трех этапов по настройке изображения на экранах современных телевизоров. Для начала мы расскажем, как правильно использовать, доступные в большинстве моделей телевизоров, базовые регуляторы настройки. Затем обратим внимание на установки для просмотра DVD фильмов, дадим квалифицированные советы для тонкой настройки видео и аудио составляющих. И наконец, расскажем об основах профессиональной калибровки, которая повысит ценность вашего даже самого современного телевизора.







Основные настройки



Используя лишь основные, доступные на всех телевизорах регуляторы, можно значительно повысить качество изображения. Следуя описанным ниже советам, вы сделаете картинку более реалистичной и близкой к задумке постановщика фильма.





Внешняя засветка



Очень многие предпочитают смотреть фильмы в условиях затененного помещения. Согласно рекомендациям для получения наилучшего качества изображения в этом случает нужно использовать регулируемый источник света. Эта рекомендация касается и просмотра на широкоэкранном проекционном экране, и на небольшом телевизоре. Необходимо к тому же учитывать, что просмотр в сильно затемненном помещении приводит к перенапряжению глаз.



Для ярких плазменных панелей и небольших CRT телевизоров идеальный вариант в этом случае установить матовый источник света прямо за телевизором. Поищите специальные лампы дневного света, цветовая температура свечения которых составляет 6500 град. Кельвина.



Необходимо предотвратить появление бликов на экране. При просмотре ночью таких проблем не возникает, а днем могут помочь плотные шторы на окнах.



Для просмотра при ярком освещении рекомендуется использовать режимы Стандарт, Спорт или Яркий, а настраиваемый режим пользователя оставить для условий затененной комнаты. Прежде чем вплотную заняться описанными ниже настройками, установите комнатное освещение под условия просмотра фильмов.





Подсветка матрицы



Подсветка матрицы нужна для освещения LCD ячеек матриц и определяет уровень яркости дисплея. Также как и контрастность, уровень подсветки по умолчанию устанавливается высоким. Снижение уровня подсветки может сделать более приятным просмотр при пониженном внешнем освещении. Но слишком низкий уровень сделает изображение менее выразительным. Также как и при снижении контрастности на картинке пропадают мелкие детали.



Как установить? Точность этой установки сложно оценить без специального оборудования, но она должна быть выставлена первой. Простейший способ установить регулятор в среднее положение. Затем найти очень яркую сцену, например хоккейный матч и смотреть в течение 10 минут в условиях затененного помещения. Если почувствуете усталость глаз, уменьшите уровень подсветки на 10-20% и смотрите снова. Если нет, увеличьте примерно на 50%. Затем повторите описанную процедуру и таким образом можно найти оптимальное положение регулятора.





Яркость





Под яркостью нужно понимать уровень черного цвета на экране. Яркость изображения необходимо устанавливать на уровне проявления абсолютно черных элементов на экранной картинке.



Результатом избыточной яркости может быть плоское бесцветное изображение с уменьшенной цветовой насыщенностью. Изображения с пониженной яркостью страдают от потери деталей в теневых зонах картинки на экране, а также пропадает разница между серыми зонами в темных сюжетах.



Как установить? Подключите DVD плеер к наиболее качественному из свободных входов телевизора. Включите на воспроизведение широкоформатный фильм (с темными полосами сверху и снизу изображения). Выберите сюжет с примерно равным количеством светлых и темных зон на экране. Увеличьте яркость до максимума, а затем начните ее уменьшать до тех пор, пока полосы за экранные полосы не станут черными, вместо серых. Если вы отметите пропадание деталей на затененных участках значит, вы установили слишком высокую яркость. Для некоторых плазменных, жидкокристаллических и проекционных телевизоров все же понадобится установочный диск, чтобы как следует выставить экранную яркость.





Контрастность





Контрастность определяет соотношение между самой яркой и темной частями изображения, управляет интенсивностью ярких частей изображения и определяет полную светоотдачу дисплея.



По умолчанию контрастность обычно выставлена слишком высокой, чтобы при продаже картинка на экране выглядела более эффектно. Высокая контрастность может сделать смутными мельчайшие детали изображения и исказить очертания объектов, в темных помещениях вызвать зрительное напряжение глаз, а также сократить срок службы плазменной панели и CRT телевизора. Слишком низкая контрастность скрадывает выразительность картинки.



Как установить? Установите на экране неподвижное изображение светлого объекта с несколькими явно видимыми темными деталями. Например, человек одетый в светлую рубашку с темными пуговицами или кадр ледника из Ледникового периода. Установите регулятор контрастности на максимум, а затем уменьшайте до тех пор, пока не станут видимыми все детали на светлом фоне (пуговицы на рубашке или тени на леднике). Как правило, экранная картинка выглядит оптимально при установке регулятора контрастности в положение 30-50%.





Цветность





Называется также насыщенностью и определяет интенсивность цветовой составляющей изображения. При завышенном уровне цветности картинка на экране выглядит чрезмерно пестрой и нереалистичной. Наиболее заметно при повышенном красном, который часто усугубляется телевизионным декодером цвета. Однако заниженная цветность снижает выразительность, делает его тусклым. Нулевое значение регулятора цветности создает черно-белое изображение.



Как установить? При доступности первоначально нужно установить, как описано ниже, регулятор цветовой температуры в положение «Теплый». Затем найти в фильме изображение фигуры со светлом нежным тоном кожи, предпочтительно с крупным планом лица. Повышать цветность до тех пор кожа не примет светло-коричневый цвет с признаками солнечных ожогов. Затем уменьшать регулятор, пока кожа не станет выглядеть натурально, без излишнего красного. Если полученный результат выглядит несколько тускло и безжизненно, можно слегка увеличить цветность за счет утраты естественности цветового оттенка кожи.





Другие регуляторы тона



С этими регуляторами разберемся во второй части, пока лучше оставить их в среднем положении.





Резкость



Делает более резкими края контуров объектов на экране. Иногда помогает смягчить сигналы кабельного ТВ и почти всегда искажает уже достаточно резкое изображение с DVD и Blu-ray дисков. Уменьшайте значение регулятора к нулевому положению, пока не заметите чрезмерное смягчение границ текстовых объектов, после этого опять увеличивайте, пока границы не станут снова резкими.





Подчеркивание контуров (Edge enhancement)



Так называемая модуляция скорости развертки — VSM (scan-velocity modulation), лучше оставить этот регулятор в отключенном положении.





Цветовая температура



Этот важный регулятор влияет на всю палитру цвета. Выбор опции «Теплая» должен приблизить к стандарту NTSC в 6500 град. Кельвина.





Остальные регуляторы



Как правило, картинка фильмов выглядит лучше при отключенных «улучшателях» типа автоматических настроек цвета, тона, контрастности, шумопонижения и других фирменных режимов обработки. Качество картинки с диска обычно достаточно хорошее, а дополнительная обработка вносит больше искажений, чем улучшает качество экранной картинки.

[Гость]

Как избавиться от искажений на HDTV





Даже если вы не смотрите телевизор в полной темноте, существует возможность искажения изображения. Нет проблем, мы поможем устранить это множеством способов!
Большинство людей не любят смотреть телевизор в темноте. Проблема в том, что ЖК-телевизоры имеют тенденцию отражать свет в комнате. Даже если у вас матовый экран, свет, идущий от экрана, так или иначе, ухудшает качество изображения.

В этой статье с практическими рекомендациями есть некоторые очевидные и не очень уловки и подсказки, чтобы помочь вам удостовериться, что, независимо от освещения в вашей комнате, вы получаете самое лучшее качество изображения.

У большинства ЖК-телевизоров сегодня глянцевые экраны, которые действуют как зеркало для любого источника света в комнате (от окон до ламп). Если у Вас глянцевый экран телевизора, и Вы читаете эту статью, возможно, Вы точно знаете, о чем я говорю.

Интересно, что даже если у вас матовый экран ЖК-монитора, который не даёт, подобных зеркалу отражений, рассеянный свет в комнате все равно оказывает на него негативное влияние. Это происходит потому, что вместо отражения света от экрана, матовый ЖК-монитор распространяет энергию света по всему экрану. Отражение уменьшается, но уровень черного повышается (светится).

Самое простое решение проблемы

Выключить свет, правильно? Есть причина, почему людям нравится оставлять включенный свет, когда они смотрят телевизор: усталость глаз. Многие люди ощущают дискомфорт в глазах, когда смотрят телевизор в темноте. Ощущаете Вы это или нет, оставив свет, вы можете создать расслабляющую атмосферу для просмотра телевизора. Если, конечно, свет ненаправлен на телевизор.
Это может *цензура*одить на обходной способ решить эту проблему, но Вы можете настроить свой телевизор, чтобы минимизировать усталость глаз. Если это сработает, то Вам не нужно будетоставлять включённым свет. Нет света — нетотражения. Проблема решена.
Если у Вас ЖК-телевизор, это сделать еще проще. Большинство ЖК-мониторов имеют контроль подсветки экрана. Проверьте пользовательское меню: этот контроль, вероятно, установлен почти на максимуме. Это слишком ярко. Уменьшите его, если вы смотрите телевизор в темноте,дляболее расслабляющего изображения и лучшего уровня черного. Контрастные пропорции не будут изменяться.
Теоретически Вы можете выключить контроль контрастав плазме, чтобы уменьшить ее яркость, но это не желательно. В плазме, уменьшая светоотдачу, вы действительно уменьшаете контрастные пропорции.
Другой вариант – купить телевизор побольше или сесть поближе к телевизору. Причина, почему люди чувствуют усталость в глазах, состоит в том, что их зрачкирасширяются в тёмном помещении. Небольшая площадь света (экран телевизора) является более яркой, чем окружающая среда, что создаёт такой же эффект, как если бы вы смотрели на включённую лампочку. С большим телевизором, нагрузка на глаза уменьшается и зрачки сужаются.
Это — теория, так или иначе. Не думайте, что я советую Вам купить большой телевизор, чтобы решить проблему отражения. Не совсем так. Хотя было бы довольно не плохо, правда? И отличное оправдание для супруга!
Просмотр телевизораднём — абсолютнодругая проблема. Вы же не можете выключить солнце (хотя, если так, я, со своей стороны, с нетерпением жду Вашего правления темнотой), поэтому через мгновение мы доберемся до способов решить и эту проблему.

Замещение света

Если Вы не можете отрегулировать телевизор или купить 100-дюймовый плазменный экран, есть много других вариантов. Поместите лампу позади телевизора,что увеличит количество рассеянного света в комнате (уменьшит глазную усталость), снизит отражение от экрана.
Имя этой техники– поглощение света. Если Вы хотите, чтобы свет был настолько нейтральным по цвету насколько возможно, не забывайте, что любой цвет в лампе вычитает этот цвет из изображения в телевизоре.Например,красный свет заставит изображение выглядеть менее красным.
Вы можете оборудовать свое собственное освещение, или купить в такой компании какCinemaQuest. Это действительно ценно для использования в профессиональнойсреде, где люди сидят в темных комнатах и смотрят на экраны весь день. Например, кино и телевизионные редакторы или блоггеры.
Другой выбор состоит в том, чтобы установить экран на настенном креплении, что позволяет вам повернуть телевизор в нужном направлении, чтобы уменьшить отражение. Несколько компаний делают подобные крепления.Но, кое-что нужно иметь в виду. На большинстве ЖК-мониторов изображение выглядит значительно хуже вне оси (рассматриваемой от центра). Когда Вы поворачиваете телевизор, центральная ось смещается и качество изображения страдает.Для получения дальнейшей информации прочитайте мою статью о том, Почему СИД не значит лучшееизображение. Кроме того, удостоверьтесь, что Вы устанавливаете телевизор достаточно низко, чтобы не вызывать напряжение шеи. Для этого почитайте Как высоко я должен разместить свой телевизор?
Другой способ — переместить только лампу, таким образом, чтобы она не отражалась от экрана. Я предполагаю, что Вы уже попробовали этот вариант, так что мы продолжаем.

Дистанционное управление

Тщательно продуманныедействия должны сделать освещение в Вашей комнате более управляемым. Многие компании как Lutronимеют множество систем контроля освещения, которые позволяют Вам иметь различные «зоны». Таким образом, свет в глубине комнаты, которыйотражается от телевизора, может быть определенной зоной, и его можно выключить, когда Вы находитесь в зоне «просмотра ТВ». И включить, когда Вы находитесь в зоне «отдыха».Управление освещением связано и с солнечным светом. Поговорим об этом.

Солнечный свет

Если у Вас много окон, вам приходится бороться с солнцем, и ваш телевизор не победитель в этой борьбе. Несомненно, сегодняшние ЖК-мониторы — намного смотрибельнее в яркой окружающей среде, но Вы получите не самое лучшее изображение с таким большим количеством света в комнате.
У меня есть своё решение этой проблемы. Я использую проектор для своего единственного «телевизора», и любое количество света размывает изображение на экране. Поэтому я приобрёл тёмные занавески от Лоу приблизительно за 70$ для пары больших окон. Они даже выглядят мило. Хотя, может быть, по вашему мнению, моя идея того, что «хорошо» не такая, как у большинства людей.
Автоматические отражатели солнечного света внутри или снаружи вкупе с остальными способами оказывают огромную помощь в решении этой проблемы. Я живу в южной Калифорнии, и западная сторона моего дома очень долго остаётся солнечной. Я установил несколькоотражателей солнца и мой дом теперь намного прохладнее (я бы сказал температурно-мудрый).Внутри, соответственно, стало темнее и меньше прямого света (и таким образом, меньше отражения).

Хочется добавить: при выборе автоматических отражателей солнечного света проверьте, соответствуют ли они вашей домашней системе автоматизации. На случай если Вы захотите соединить их с управлением освещением.
Также Вы можете нанять ниндзя, который будет стоять между Вашим телевизором и мешающим светом. Это ребячество. Это смешно. Вы бы не смогли его увидеть.
